Patente de Invenção CIRCUITO DE AQUISIÇÃO DE SINAL DE ORIENTAÇÃO DE CARREGAMENTO, TOMADA DE CARREGAMENTO MONTADA EM VEÍCULO DE NOVA ENERGIA E PILHA DE CARREGAMENTO de CHANGCHUN JETTY AUTOMOTIVE TECHNOLOGY CO., LTD. — IPC H02J 7/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

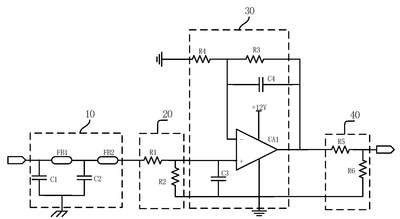

CIRCUITO DE AQUISIÇÃO DE SINAL DE ORIENTAÇÃO DE CARREGAMENTO, TOMADA DE CARREGAMENTO MONTADA EM VEÍCULO DE NOVA ENERGIA E PILHA DE CARREGAMENTO. A presente revelação se refere ao campo técnico da aquisição de sinal de orientação de carregamento para veículos de nova energia e fornece um circuito de aquisição de sinal de orientação de carregamento, uma tomada de carregamento montada em veículo de nova energia e uma pilha de carregamento. O circuito de aquisição de sinal de orientação de carregamento inclui: um circuito de amplificação e filtragem de sinal configurado para receber um sinal de orientação de carregamento, amplificar e filtrar o sinal de orientação de carregamento recebido; e um circuito divisor de tensão, cuja extremidade de entrada é conectada a uma extremidade de saída do circuito de amplificação e filtragem de sinal, e configurado para ajustar o sinal de orientação de carregamento processado pelo circuito de amplificação e filtragem de sinal a um valor-alvo, que é uma tensão que atende aos requisitos elétricos de um pino de entrada de sinal de orientação de carregamento de um controlador de carregamento montado em veículo; o circuito divisor de tensão inclui pelo menos dois resistores ajustáveis conectados em série, e os valores de resistência dos resistores ajustáveis são ajustáveis de acordo com os requisitos elétricos do pino de entrada de sinal de orientação de carregamento.
