Patente de Invenção MÓDULO DE CÂMERA E DISPOSITIVO ELETRÔNICO de HUAWEI TECHNOLOGIES CO., LTD. — IPC G03B 17/17. Figura publicada pelo INPI na Revista da Propriedade Industrial.

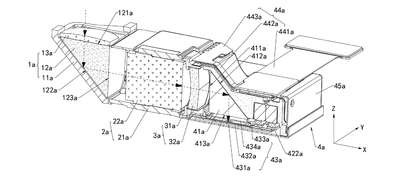

MÓDULO DE CÂMERA E DISPOSITIVO ELETRÔNICO.Este pedido fornece um módulo de câmera e um dispositivo eletrônico. O módulo de câmera (100a) inclui uma lente planoconvexa (13a), um primeiro refletor (12a), uma lente de focalização (2a), uma lente principal (3a), um segundo refletor (41a), um módulo de chip (43a), e um motor de estabilização (42a) que estão dispostos sequencialmente a partir de um lado de objeto para um lado de imagem. O primeiro refletor (12a) é configurado para direcionar um eixo óptico a partir de uma primeira direção para uma segunda direção. O segundo refletor (41a) é configurado para direcionar o eixo óptico a partir da segunda direção para uma terceira direção. Desse modo, a superfície fotossensível (4321a) do módulo de chip (43a) pode não ser limitada por um tamanho do módulo de câmera (100a) em uma direção que é perpendicular à segunda direção, e um projeto de superfície fotossensível grande da superfície fotossensível do módulo de chip pode ser implementado. O motor de estabilização (42a) inclui uma base (421a), uma placa de circuito móvel (422a), e um mecanismo de acionamento (424a). O mecanismo de acionamento (424a) do motor de estabilização (42a) inclui um ímã (4241a) e uma bobina (4242a). A bobina (4242a) é configurada para: ao ser energizada, cooperar com o ímã (4241a) para acionar a placa de circuito móvel (422a) para se mover em um plano que é perpendicular à terceira direção ou se inclina em relação à terceira direção. A estrutura do mecanismo de acionamento (424a) do motor de estabilização (42a) é simples.
