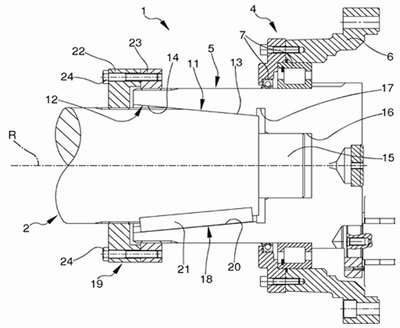

Patente de Invenção SISTEMA DE ACOPLAMENTO ENTRE UMA MÁQUINA OPERACIONAL E UMA CAIXA DE ENGRENAGEM PLANETÁRIA de DINAMIC OIL S.P.A. — IPC F16D 1/09. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE ACOPLAMENTO ENTRE UMA MÁQUINA OPERACIONAL E UMA CAIXA DE ENGRENAGEM PLANETÁRIA. O sistema de acoplamento (1) entre uma máquina operacional e uma caixa de engrenagens planetárias compreende: um eixo de máquina giratório axialmente (2) de uma máquina em operação; um eixo de caixa de engrenagens lenta (5) de uma caixa de engrenagens planetárias (3) conectável integralmente em rotação com o eixo de máquina (2) em uma configuração operacional, em que o eixo da máquina (2) e o eixo da caixa de engrenagens lenta (5) compreendem uma primeira porção de acoplamento (11) e uma segunda porção de acoplamento (12), respectivamente, substancialmente em formato de cone truncado e complementares entre si, a primeira porção de acoplamento (11) e a segunda porção de acoplamento (12) sendo acoplada de forma cônica entre si na configuração operacional.
