PROCESSO E DISPOSITIVO DE RECUPERAÇÃO DE VAPORES DE GASOLINA PROVENIENTES DE UM TANQUE DE COMBUSTÍVEL DE UM VEÍCULO DE COMBUSTÃO INTERNA, E, VEÍCULO DE COMBUSTÃO INTERNA
Patente de Invenção PROCESSO E DISPOSITIVO DE RECUPERAÇÃO DE VAPORES DE GASOLINA PROVENIENTES DE UM TANQUE DE COMBUSTÍVEL DE UM VEÍCULO DE COMBUSTÃO INTERNA, E, VEÍCULO DE COMBUSTÃO INTERNA de HORSE POWERTRAIN SOLUTIONS, S.L.U. — IPC B60K 15/035. Figura publicada pelo INPI na Revista da Propriedade Industrial.

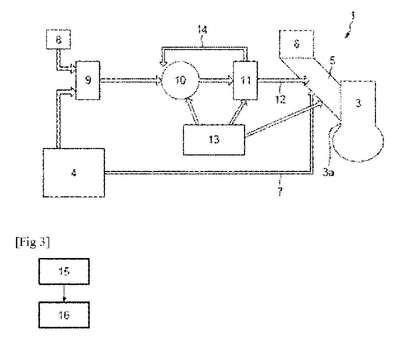

PROCESSO E DISPOSITIVO DE RECUPERAÇÃO DE VAPORES DE GASOLINA PROVENIENTES DE UM TANQUE DE COMBUSTÍVEL DE UM VEÍCULO DE COMBUSTÃO INTERNA, E, VEÍCULO DE COMBUSTÃO INTERNA. Este processo de recuperação de vapores de gasolina provenientes de um tanque de combustível (4) de um veículo de combustão interna e de encaminhamento dos vapores de gasolina até uma linha de admissão de ar (5) do motor de combustão (3) do veículo por intermédio de uma bomba de purga (10) tendo uma pluralidade de vazões possíveis e de uma eletroválvula (11) controlando a abertura e/ou o fechamento de um circuito de recirculação (14) do ar carregado com vapores de gasolina a partir de a jusante da bomba de purga (10) até a montante da bomba (10), a abertura e o fechamento do circuito de recirculação (14) correspondendo, respectivamente, ao fechamento e à abertura de um circuito principal (12) indo da eletroválvula (11) até a linha de admissão de ar (5) do motor (3), o processo alternando as seguintes etapas: - recuperação e armazenamento dos vapores de gasolina do tanque de combustível (4) em um coletor de carbono ativo (9) posicionado a montante da bomba (10); - purga do coletor de carbono ativo (9) até a linha de admissão de ar (5) do motor (3); a etapa de recuperação e armazenamento dos vapores de gasolina correspondendo ao funcionamento da bomba de purga (10) a uma vazão relativamente baixa não zero e à abertura do circuito de recirculação (14), e a etapa de purga, desencadeada quando a quantidade de vapores de gasolina armazenados no coletor (9) ultrapassa um limiar predeterminado, correspondendo ao funcionamento da bomba de purga (10) a uma vazão relativamente elevada e ao fechamento do circuito de recirculação (14).
