Patente de Invenção SISTEMA DE LUBRIFICAÇÃO DO EXCITADOR de SANDVIK ROCK PROCESSING AUSTRALIA PTY LIMITED — IPC B06B 1/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.

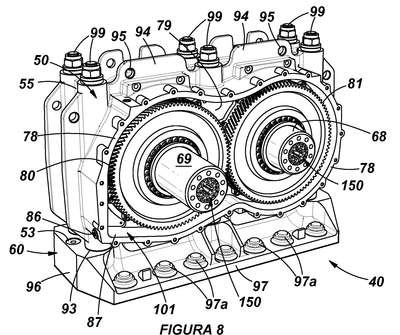

SISTEMA DE LUBRIFICAÇÃO DO EXCITADOR. O relatório descritivo revela um aparelho excitador de vibração (40) tendo um alojamento de excitador (50), dois meios de rolamento (108), cada um suportando um eixo acionado (68, 69) que transporta meios de massa excêntricos (107), os eixos acionados (68, 69) transportando engrenagens entrelaçadas (80, 81), o alojamento do excitador tendo uma série de passagens de orifício (91) que se estendem de uma parede superior (51) do alojamento do excitador (50) até uma parede inferior (53) do alojamento do excitador (50), e uma placa de estrutura de montagem (60) fixa ao equipamento de processamento ou manuseio de minério destinado a ser vibrado pelo referido aparelho excitador (40), pelos referidos reservatórios de líquido de lubrificação separados (70, 71, 101) para cada um dos meios de rolamento (108) e as engrenagens entrelaçadas (80, 81), o referido alojamento do excitador tendo ainda a referida placa de estrutura de montagem (60) tendo uma série de zonas de recepção de fixadores (98), por meio das quais meios de fixação alongados (99) podem passar através das passagens de orifício (91) a partir da parede superior (51) para serem engatados nas zonas de recepção de fixador (98).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
