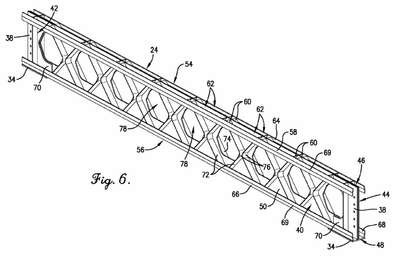

Patente de Invenção VIGA DE APOIO PARA APOIOS INTERNOS DENTRO DE UMA COLUNA DE TRANSFERÊNCIA DE MASSA de KOCH-GLITSCH, LP — IPC B01D 3/32. Figura publicada pelo INPI na Revista da Propriedade Industrial.
VIGA DE APOIO PARA APOIOS INTERNOS DENTRO DE UMA COLUNA DE TRANSFERÊNCIA DE MASSA.Uma viga de apoio é fornecida para apoiar um interior tal como uma gaxeta estruturada ou de grade dentro de uma coluna de transferência de massa. A viga de apoio tem uma manta alongada e flanges abertos superior e inferior, respectivamente posicionados nas porções de borda superior e inferior da manta. Cada um dos flanges abertos superior e inferior tem trilhos de reforço que se estendem ao longo de um comprimento longitudinal da manta e são espaçados a partir de uma primeira e uma segunda faces opostas da manta por espaçadores para criar canais de fluxo de fluido aberto entre os trilhos de reforço e a primeira e a segunda faces da manta. Os flanges abertos superior e inferior fortalecem a manta contra deflexão enquanto minimizam superfícies horizontais que podem levar ao acúmulo e crescimento de sólidos que podem interferir no fluxo de fluido para e a partir do interior.
