Patente de Invenção MÉTODO DE DETECÇÃO DE FREQUÊNCIA DE REDE ELÉTRICA, APARELHO, MÉTODO DE AJUSTE DE FREQUÊNCIA DE REDE ELÉTRICA E APARELHO de GOLDWIND SCIENCE & TECHNOLOGY CO., LTD. — IPC G01R 23/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

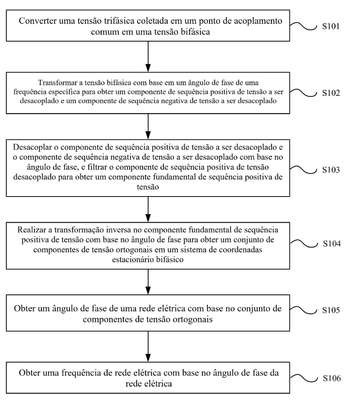

MÉTODO DE DETECÇÃO DE FREQUÊNCIA DE REDE ELÉTRICA, APARELHO, MÉTODO DE AJUSTE DE FREQUÊNCIA DE REDE ELÉTRICA E APARELHO. Trata-se de um método de detecção de frequência de rede elétrica, um aparelho, um método de ajuste de frequência de rede elétrica e um aparelho. O método de detecção de frequência de rede elétrica compreende: transformar uma tensão trifásica coletada de um ponto de conexão da rede em uma tensão bifásica (S101); realizar a transformação da tensão bifásica com base em uma fase de uma frequência especificada e obter um componente de sequência negativa de tensão e um componente de sequência positiva de tensão a serem desacoplados (S102); realizar o desacoplamento do componente de sequência negativa de tensão e do componente de sequência positiva de tensão a serem desacoplados com base na dita fase, realizar a filtragem do componente de sequência positiva de tensão desacoplado e obter um componente fundamental de sequência positiva de tensão (S103); realizar a transformação inversa no componente fundamental de sequência positiva de tensão com base na dita fase e obter um conjunto de componentes de tensão ortogonais em um sistema de coordenadas estacionário bifásico (S104); obter uma fase da rede elétrica com base no conjunto de componentes de tensão ortogonais (S105); e obter uma frequência de rede elétrica com base na fase da rede elétrica (S106).
