UNIDADE INTEGRADA DE FILTRO PASSA-BAIXA E PASSA-BANDA, UNIDADE DE FILTRO MULTIBANDA, UNIDADE DE ANTENA, UNIDADE DE RÁDIO E DISPOSITIVO

Classificação IPC

Prioridades unionistas

Resumo técnico

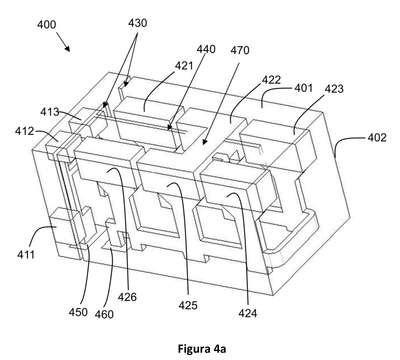

UNIDADE INTEGRADA DE FILTRO PASSA-BAIXA E PASSA-BANDA FORMADA POR CHAPA METÁLICA REVESTIDA COM MATERIAL DIELÉTRICO. Uma unidade integrada de filtro passa-baixa e passa-banda (400) compreende uma cavidade interna (401) formada por um invólucro (402) de materiais condutores; um ou mais ressonadores passa-baixa (411, 412, 413) e dois ou mais ressonadores passa-banda (421, 422, ...426) compreendidos na cavidade interna (401). Os ressonadores passa-baixa e passa-banda (411, 412, 413, 421, 422, ...426) são formados integralmente por material de chapa metálica galvanizada e uma parte de cada um dos ressonadores passa-baixa e passa-banda (411, 412, 413, 421, 422, ...426) é revestida com material dielétrico. Os dois ou mais ressonadores passa-banda (421, 422, ... 426) são dispostos em dois lados da cavidade interna (401) de modo que pelo menos dois ressonadores sejam alinhados voltados um para o outro. A unidade integrada de filtro passabaixa e passa-banda (400) compreende adicionalmente um primeiro separador (430) de chapa metálica galvanizada disposto na cavidade interna (401) entre os ressonadores passa-baixa (411, 412, 413) e os ressonadores passa-banda (421, 422, ... 426) e um segundo separador (440) de chapa metálica galvanizada disposto na cavidade interna (401) entre os ressonadores passa-banda nos dois lados da cavidade interna 401. A unidade integrada de filtro passa-baixa e passabanda (400) compreende adicionalmente uma porta de entrada (450) para receber um sinal a ser filtrado e uma porta de saída (460) para emitir um sinal filtrado.
