Patente de Invenção MEMBRO DE LIGAÇÃO DE PESAGEM DE CARGA EM UM BRAÇO DE GUINDASTE de TAJFUN PLANINA PROIZVODNJA STROJEV, D.O.O. — IPC B66C 13/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.

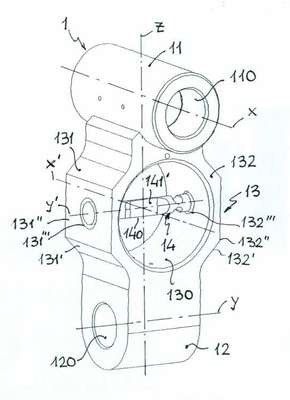

MEMBRO DE LIGAÇÃO DE PESAGEM DE CARGA EM UM BRAÇO DE GUINDASTE.A invenção refere-se a um membro de ligação (1) em um braço (90) de um guindaste (9), que é conectado articuladamente em torno do eixo horizontal (x) ao referido braço (90) por meio de uma junta de pivô (95), e é articuladamente conectado a um agarrador (8) em torno de um eixo horizontal adicional (y), que é perpendicular ao eixo horizontal anteriormente mencionado (x), em que o referido agarrador (8) é fornecido com um rotador (81) para rotação do agarrador (8) em volta do eixo vertical (z). Para determinar o peso de uma carga segura pelo referido agarrador (8) o membro de ligação (1) compreende uma área elasticamente deformável (13) entre as referidas juntas de pivô (95, 85) e deformável dependente de tensões às quais o referido membro de ligação (1) é submetido causadas pelo peso da carga. A área elasticamente deformável (13) junta com os referidos orifícios (11, 12) forma um estribo geralmente tubular compreendendo uma passagem (130) entre duas paredes laterais elasticamente deformáveis (131, 132) e estendendo ao longo de um eixo horizontal (x1). No interior da referida passagem (130) uma barra de medição (14) é instalada, que é conectada rigidamente em ambas as paredes opostas (131, 132) e compreende pelo menos uma superfície achatada (140?) se estendendo em uma direção do referido eixo, e sobre a qual sensores (51, 52, 53, 54) são fixados para medição de extensões ou contrações da referida barra (14) devido à alteração em distância entre as paredes (131, 32) quando o membro de ligação (1) é exposto a tensões em uma direção ao longo do eixo vertical (z).
