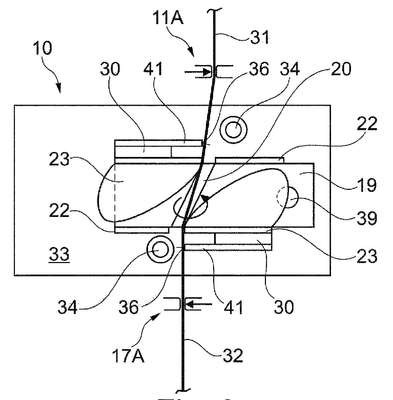

Patente de Invenção DISPOSITIVO DE EMENDA DE LINHA PARA UMA ESTAÇÃO DE TRABALHO DE UMA MÁQUINA TÊXTIL QUE PRODUZ BOBINAS DE ENROLAMENTO CRUZADO de SAURER SPINNING SOLUTIONS GMBH & CO. KG — IPC B65H 69/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 01/09/2022, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
DISPOSITIVO DE EMENDA DE LINHA PARA UMA ESTAÇÃO DE TRABALHO DE UMA MÁQUINA TÊXTIL QUE PRODUZ BOBINAS DE ENROLAMENTO CRUZADO. Trata-se de um dispositivo de emenda de linha (10) para uma estação de trabalho (2) de uma máquina têxtil (1) que produz bobinas de enrolamento cruzado e tem um prisma de emenda (19) com uma canaleta de emenda (20), à qual pode ser aplicada pressão pneumática, bem como placas de guia de linha (22, 23) dispostas em ambos os lados da canaleta de emenda, e que é equipada com meios de travamento de linha (11A, 17A). A fim de melhorar a aparência e a resistência das juntas unidas produzidas pelo dispositivo de emenda de linha (10) ao se usar fios grossos no processamento, é estabelecido que pelo menos um elemento interferente (30) seja posicionado em ambos os lados do prisma de emenda (19) em uma região entre as placas de guia de linha (22, 23) e um meio de travamento de linha (11A, 17A), de modo que as extremidades de linha a serem unidas entrem em contato com o elemento interferente durante o processo de emenda.
