DISPOSITIVO DE RESFRIAMENTO PARA RESFRIAMENTO DE COMPONENTES ELETRÔNICOS DE POTÊNCIA E CARCAÇA PARA A RECEPÇÃO DE COMPONENTES ELETRÔNICOS DE POTÊNCIA

Classificação IPC

Prioridades unionistas

Resumo técnico

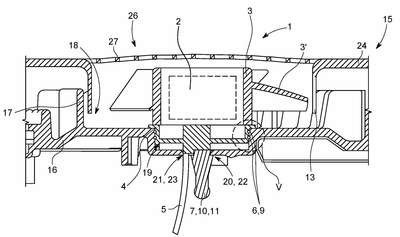

DISPOSITIVO DE RESFRIAMENTO COM UM VENTILADOR E CARCAÇA COM UM DISPOSITIVO DE RESFRIAMENTO DESSE TIPO. A presente invenção refere-se a um dispositivo de resfriamento (14) para resfriamento de componentes eletrônicos de potência, dispostos em uma carcaça (15), com um dissipador de calor (16) e um ventilador (1) com um motor elétrico (2) com um rotor (3) e pás de rotor (3´), conectadas à prova de torção com o rotor (3), em que o motor (2) está disposto em uma carcaça de motor (4) e conectado com um cabo (5), e o dissipador de calor (16) apresenta uma pluralidade de aletas de resfriamento (17) e uma cavidade (18) para recepção do ventilador (1), em que na cavidade (18) do dissipador de calor (16) está disposta uma depressão (19), que está formada para recepção da carcaça de motor (4) do ventilador (1). De acordo com a invenção, a carcaça de motor (4) do ventilador (1) apresenta uma vedação (6) circundante e no lado da carcaça do motor (4) afastado das pás do rotor (3´), está disposto o cabo (5) bem como um elemento de fixação (7), em que na depressão (19) está disposto um receptáculo (20) para o elemento de fixação (7) e uma passagem (21) para o cabo (5).
