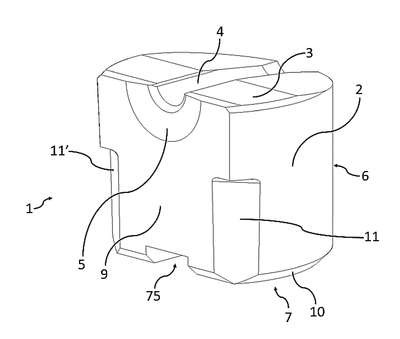

Patente de Invenção MATRIZ DE LONGA VIDA ÚTIL PARA A FABRICAÇÃO DE CORPOS ALONGADOS de ENKOTEC A/S — IPC B21G 3/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MATRIZ DE LONGA VIDA ÚTIL PARA A FABRICAÇÃO DE CORPOS ALONGADOS.Uma matriz (1) para montagem em um suporte de matriz associado (20) para a produção de cabeças em corpos alongados, como pregos ou parafusos. A matriz tem um corpo (2) com uma superfície superior (3) dotada de uma ranhura transpassante para receber e suportar um corpo alongado longitudinalmente na referida ranhura. Além disso, a matriz tem um recesso (5) em um lado que se funde na ranhura (4) em uma extremidade da ranhura (4) adequada para formar a cabeça de um prego ou parafuso. A matriz tem uma porção de superfície lateral, por exemplo, cônica, moldada para encaixe por pressão por contato com uma porção de superfície interna correspondente de um furo ou orifício (30) no suporte de matriz associado. Além disso, uma segunda porção de superfície lateral (9), por exemplo, uma porção plana, da matriz serve para engatar com uma porção de superfície interna correspondente do furo ou orifício do suporte de matriz. Deste modo, é assegurado que a orientação angular da ranhura (4) é afixada em relação ao suporte de matriz (20) e foi provado que as duas porções de superfície lateral diferentes da matriz, por exemplo, com uma porção cônica e uma porção plana, proveem um encaixe por pressão eficiente que garante um longo tempo de vida útil da matriz. Além disso, a matriz é muito simples de montar no suporte de matriz, por exemplo, à mão, e é simples de se ejetar por meio de uma ferramenta. Assim, de modo geral, uma produção de pregos altamente eficiente pode ser obtida com tal matriz e sistema de suporte de matriz.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
