Patente de Invenção FUNDAÇÃO PARA UMA TORRE PARA UMA TURBINA EÓLICA de SMART & GREEN MUKRAN CONCRETE GMBH — IPC E02D 27/42. Figura publicada pelo INPI na Revista da Propriedade Industrial.

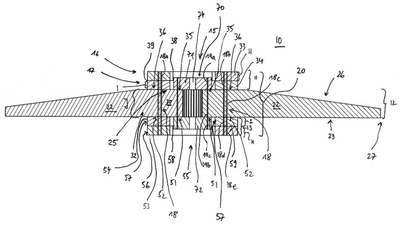

FUNDAÇÃO PARA UMA TORRE PARA UMA TURBINA EÓLICA. A invenção refere-se a uma fundação para uma torre para uma turbina eólica, sendo que a fundação (10) compreende essencialmente elementos pré-fabricados, preferencialmente feitos de concreto reforçado, com uma primeira seção (11) em forma de pedestal que se estende verticalmente, sobre a qual a torre da turbina eólica pode ser disposta, e uma segunda seção (12) que se estende essencialmente na horizontal como corpo da fundação, que está em contato com o solo, sendo que a primeira seção (11) está disposta acima da segunda seção (12), e sendo que a primeira seção (11) é formada por pelo menos uma seção de pedestal anular (16, 17) que tem um espaço interno (15), e sendo que a segunda seção é formada por pelo menos dois elementos horizontais (22), sendo que cada um dos pelo menos dois elementos horizontais (22) tem pelo menos uma seção de suporte (25, 21) na qual a seção de pedestal anular está disposta (16, 17). De acordo com a invenção, um dispositivo de fixação (70) é fornecido com pelo menos um elemento de fixação (71, 72), sendo que pelo menos um elemento de fixação (71, 72) é conectado a pelo menos dois elementos horizontais (22).
