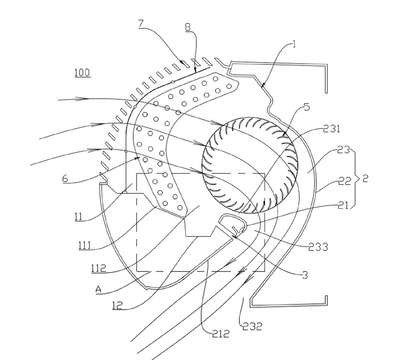

Patente de Invenção CONJUNTO DE CANAL DE AR, E, DISPOSITIVO DE CONDICIONAMENTO DE AR de GD MIDEA HEATING & VENTILATING EQUIPMENT CO., LTD. — IPC F24F 1/0014. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONJUNTO DE CANAL DE AR, E, DISPOSITIVO DE CONDICIONAMENTO DE AR.Trata-se de um conjunto de canal de ar e um dispositivo de condicionamento de ar (100) que tem o mesmo. O conjunto de canal de ar compreende uma parte de canal de ar a montante (1) e uma parte de canal de ar de fluxo transversal (2); o conjunto de canal de ar é dotado de um caminho de abastecimento de ar (3); uma entrada de ar (31) do caminho de abastecimento de ar (3) está localizada em uma seção de saída de ar (212) e está em comunicação com a área de um canal de ar de fluxo transversal (23) localizada a jusante de uma cavidade de montagem de ventilador (231); uma saída de ar (32) do caminho de abastecimento de ar (3) é fornecida entre uma seção de lingueta de voluta (211) e a parte de canal de ar a montante (1), está aberta na direção do lado de fora do canal de ar de fluxo transversal (23) e está em comunicação com um canal de ar a montante (11). O conjunto de canal de ar pode aprimorar eficazmente a eficiência da entrada de ar do canal de ar de fluxo transversal (23), aprimorar o desempenho do fluxo de ar no canal de ar de fluxo transversal (23), aprimorar a resistência à pressão do canal de ar de fluxo transversal (23) e aprimorar o volume de ar do canal de ar de fluxo transversal (23).
