SOLDADORA AUTOMÁTICA PARA ALETAS LONGITUDINAIS DE TUBOS

Classificação IPC

Prioridades unionistas

Resumo técnico

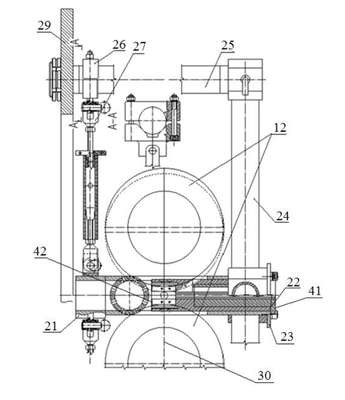

SOLDADORA AUTOMÁTICA PARA ALETAS LONGITUDINAIS DE TUBOS. A máquina de solda automática para a fabricação de trocadores de calor é usada em várias indústrias de engenharia de energia para tubos com nervuras longitudinais, incluindo aqueles de pequeno diâmetro com nervuras estreitas e densamente espaçadas em forma de calha. A máquina de solda contém conjuntos de pressão simetricamente posicionados ao redor da circunferência com cilindros pneumáticos de empurrar, um acionamento de compressão, rolos de soldagem de contato para apertar e fornecer corrente de solda, uma matriz para posicionar as nervuras em relação ao tubo e conjuntos de pressão, com aberturas para a passagem dos rolos e um mecanismo de posicionamento da matriz. Os conjuntos de pressão possuem um mecanismo de ajuste da posição do eixo longitudinal do acionamento do rolo de compressão, composto por um guia de acionamento de compressão, dois reguladores, o corpo do acionamento de compressão, uma junta esférica, uma porca de ajuste, um parafuso de fixação e duas buchas de bronze, e um mecanismo de ajuste do rolo de soldagem de contato, composto por um rolo, buchas, porcas, mandíbulas e elementos roscados. O dado contém um mecanismo de posicionamento da parte traseira do dado em relação ao eixo do rolo, incluindo o corpo do dado, o centrador do corpo do dado, os pilares radial e axial, a haste, o centrador da haste, o rolo, a placa, com a quantidade de conjuntos de pressão correspondendo a oito nervuras soldadas simultaneamente.
