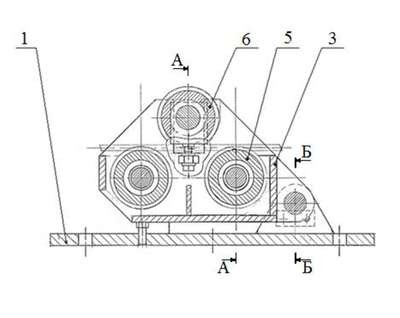

Patente de Invenção DISPOSITIVO TENSOR PARA ENROLAR TUBOS METÁLICOS EM ESPIRAL de "CHASTNOE UCHREZHDENIE PO OBESPECHENIYU NAUCHNOGO RAZVITIYA ATOMNOJ OTRASLI "NAUKA I INNOVACII" — IPC B21D 11/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO TENSOR PARA ENROLAR TUBOS METÁLICOS EM ESPIRAL. A presente invenção pertence ao campo da engenharia mecânica, em particular, a dispositivos para o processamento mecânico de tubos por pressão, e pode ser utilizado na enrolação de tubos de trocadores de calor em espiral, com parâmetros definidos (diâmetro e passo de enrolamento). O dispositivo tensor para enrolar tubos metálicos em espiral consiste em um rolo superior e dois rolos inferiores substituíveis, que podem girar. O rolo superior é montado com a capacidade de movimento vertical. O dispositivo é equipado com um suporte que pode se mover longitudinalmente, um corpo montado no suporte com capacidade de rotação em torno de um eixo e fixação. No corpo, há um bloco de controle do movimento longitudinal do suporte, dependendo do movimento angular do eixo do fuso a um passo definido para enrolar os tubos metálicos. Os rolos superior e inferior são montados em rolamentos cónicos no corpo e são de vários raios, com uma distância L entre os centros dos raios, que determina a densidade da enrolação em espiral. O rolo vertical é montado com a capacidade de movimento vertical por meio de trilhos deslizantes e parafusos de ajuste. A distância entre os centros dos raios dos rolos é determinada pela seguinte relação: L= D+T, onde D é o diâmetro externo do tubo a ser enrolado, T é a folga entre os tubos.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
03/02/2026
RPI 2874
Parecer de pré-exame
#6.23
14/10/2025
RPI 2858
Notificação de entrada na fase nacional - PCT
#1.3
08/10/2024
RPI 2805
Exigências diversas
#1.5
Explique a divergência, com documentos comprobatórios se necessário, no depositante e inventores constante no pedido internacional como CHASTNOE UCHREZHDENIE ?? OBESPECHENIYU NAUCHNOGO RAZVITIYA ATOMNOJ OTRASLI "NAUKA I INNOVACII", VIKTOR MICHAILOVICH TEREHOV, YURI KONSTANTINOVICH BOROVKOV e ALEXEY NIKOLAEVICH RYABOSHAPKA e o constante no formulário da petição inicial como CHASTNOE UCHREZHDENIE ¿¿ OBESPECHENIYU NAUCHNOGO RAZVITIYA ATOMNOJ OTRASLI "NAUKA I INNOVACII", TEREHOV VIKTOR MICHAILOVIC, BOROVKOV YURI KONSTANTINOVICH e RYABOSHAPKA ALEXEY NIKOLAEVICH. A exigência deve ser respondida em até 60 (sessenta) dias de sua publicação e deve ser realizada por meio da petição GRU código de serviço 207.
