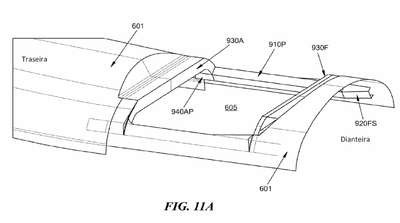

Patente de Invenção CONFIGURAÇÕES DE RECORTE DE FIXAÇÃO DE ASA DE FUSELAGEM DE AERONAVE INCORPORANDO VIGAS DE CAIXA DE PERÍMETRO de ZSM HOLDINGS LLC — IPC B64C 1/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONFIGURAÇÕES DE RECORTE DE FIXAÇÃO DE ASA DE FUSELAGEM DE AERONAVE INCORPORANDO VIGAS DE CAIXA DE PERÍMETRO. É divulgada uma aeronave de carga de asa fixa tendo um recorte de asa na fuselagem suportado por longarinas de viga de caixa. A fuselagem contém um compartimento de carga interno contínuo e inclui uma porção dianteira, uma porção traseira e um recorte definido por uma pluralidade de elementos estruturais configurados para transferir uma carga de asa para a fuselagem, os elementos estruturais incluindo vigas de longarina de estibordo e bombordo opostas, cada uma se estendendo em um comprimento longitudinal do recorte. As vigas de longarina de estibordo e bombordo têm uma construção de viga de caixa fechada, que pode incluir uma pluralidade de seções de painel, pelo menos uma da pluralidade de seções de painel compreendendo um painel de revestimento da fuselagem. O recorte pode ter vigas de estrutura dianteira e traseira, cada uma tendo uma construção de viga de caixa fechada que forma um perímetro estrutural do recorte com as vigas de longarina de estibordo e bombordo.
