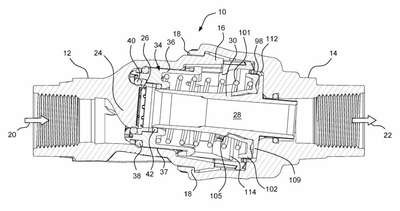

Patente de Invenção DISPOSITIVO DE CONTROLE DE FLUXO COM LANÇADEIRA ESTENDIDA PARA MELHORAR FUNÇÃO DE VÁLVULA DE VERIFICAÇÃO DE DRENO — IPC F16K 15/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE CONTROLE DE FLUXO COM LANÇADEIRA ESTENDIDA PARA MELHORAR FUNÇÃO DE VÁLVULA DE VERIFICAÇÃO DE DRENO.Um dispositivo de controle de fluxo (10, 120, 140) inclui: um alojamento (11, 12, 14) que tem uma passagem de fluxo que inclui uma passagem de fluxo de entrada (20) e uma passagem de fluxo de saída (22); um tubo (30, 122, 146) no alojamento e que define uma passagem de tubo (28, 126, 148) incluída na passagem de fluxo; uma sede de válvula (26) na passagem de fluxo (20) e voltada para uma entrada (27) do tubo; um revestimento (84, 152) dentro do alojamento e fixado em relação ao alojamento, separado da passagem de fluxo e que inclui pelo menos uma fenda (86, 87); e um conjunto de lançadeiras de verificação de dreno (34) no alojamento e configurado para se mover em relação ao alojamento e ao tubo entre uma primeira posição para fechar uma lacuna (32) entre a sede de válvula e a entrada do tubo; e uma segunda posição para abrir a lacuna.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Notificação de entrada na fase nacional - PCT
#1.3
02/07/2024
RPI 2791
Exigências diversas
#1.5
Reapresentar, em até 60 (sessenta) dias as reivindicaçôes na petição nº 870240005425de 19/01/2024 contendo 7 páginas, ou confirmar ser um erro de preenchimento e reenviar oconteúdo com paginação correta.
