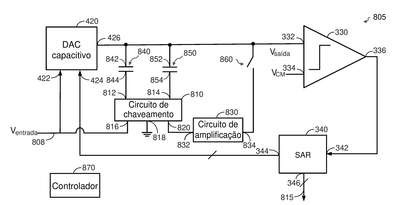

Patente de Invenção CONVERSOR ANALÓGICO-DIGITAL (ADC), SISTEMA, E, MÉTODO PARA MODELAGEM DE RUÍDO EM UM ADC — IPC H03M 1/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONVERSOR ANALÓGICO-DIGITAL DE REGISTRADOR DE APROXIMAÇÕES SUCESSIVAS (SAR) DE MODELAGEM DE RUÍDO.Em certos aspectos, a invenção se refere a um conversor analógico-digital (ADC) que inclui um comparador que tem uma primeira entrada, uma segunda entrada e uma saída. O ADC inclui também um conversor digital-analógico (DAC - "digital-to-analog converter") acoplado à primeira entrada do comparador, um circuito de chaveamento, um primeiro capacitor acoplado entre a primeira entrada do comparador e o circuito de chaveamento, um segundo capacitor acoplado entre a primeira entrada do comparador e o circuito de chaveamento, e um circuito de amplificação que tem uma entrada e uma saída, sendo que a entrada do circuito de amplificação é acoplada ao circuito de chaveamento. O ADC inclui adicionalmente uma primeira chave acoplada entre a saída do circuito de amplificação e o DAC, e um registrador de aproximações sucessivas (SAR - "successive approximation register") que tem uma entrada e uma saída, sendo que a entrada do SAR é acoplada à saída do comparador, e a saída do SAR é acoplada ao DAC.
