Patente de Invenção SISTEMA HIDRÁULICO DE GIRO, MÁQUINA DE CONSTRUÇÃO E MÉTODO DE CONTROLE DE GIRO de SANY MOBILE CRANES CO., LTD. — IPC B66C 23/86. Figura publicada pelo INPI na Revista da Propriedade Industrial.

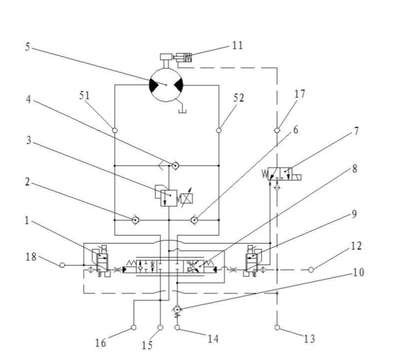

SISTEMA HIDRÁULICO DE GIRO, MÁQUINA DE CONSTRUÇÃO E MÉTODO DE CONTROLE DE GIRO. São revelados um sistema hidráulico de giro, uma máquina de construção e um método de controle de giro. O sistema hidráulico de giro inclui uma primeira tubulação configurada para transportar óleo hidráulico; uma segunda tubulação configurada para transportar óleo hidráulico; um motor (5) dotado de uma primeira porta de óleo (51) e uma segunda porta de óleo (52), sendo que a primeira porta de óleo (51) se comunica com uma primeira extremidade da primeira tubulação, e a segunda porta de óleo (52) se comunica com uma primeira extremidade da segunda tubulação; uma válvula de alívio proporcional (3) dotada de uma entrada e uma saída, em que a entrada da válvula de alívio proporcional (3) se comunica com a primeira tubulação e a segunda tubulação respectivamente, e a saída da válvula de alívio proporcional (3) se comunica com a primeira tubulação e a segunda tubulação respectivamente; uma primeira válvula unidirecional (2) fornecida entre a saída da válvula de alívio proporcional (3) e a primeira tubulação, sendo que a primeira válvula unidirecional (2) é configurada para conduzir a saída da válvula de alívio proporcional (3) à primeira tubulação; e uma segunda válvula unidirecional (6) fornecida entre a saída da válvula de alívio proporcional (3) e a segunda tubulação, a segunda válvula unidirecional (6) é configurada para conduzir a saída da válvula de alívio proporcional (3) à segunda tubulação. O sistema hidráulico pode evitar o aumento excessivo de pressão durante o processo de giro e aprimorar a suavidade do processo de giro.
