Patente de Invenção VÁLVULA DE GAVETA CORREDIÇA, PROCESSO OPERACIONAL E USO DA MESMA de Z & J TECHNOLOGIES GMBH — IPC C10B 25/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.

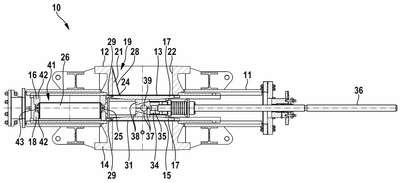

VÁLVULA DE GAVETA CORREDIÇA, PROCESSO OPERACIONAL E USO DA MESMA. A presente invenção refere-se a uma válvula de gaveta corrediça (10) para instalações industriais químicas e/ou petroquímicas, abrangendo: uma caixa de válvula (11) que apresenta uma manga de entrada (12) com uma abertura de saída (13) e uma manga de saída (14) com uma abertura de entrada (15), que correspondem uma à outra em uma posição aberta da válvula de gaveta corrediça (10); um dispositivo de bloqueio (16) com pelo menos uma placa de bloqueio (17) e uma ponte tubular (18), que está disposta de modo móvel entre a manga de entrada e a manga de saída (12, 14) para a abertura e fechamento da válvula de gaveta corrediça (10); e pelo menos um dispositivo de guia (19) para a condução do fluxo, sendo que o dispositivo de guia (19) apresenta pelo menos um elemento de guia (21), o qual está disposto em uma parede interna (22) da manga de entrada (12) e diminui a abertura de saída (13) da manga de entrada (12) de um modo tal que, ao ocorrer a abertura da válvula de gaveta corrediça (10), uma seção transversal de abertura (23) da abertura de saída (13) fica aumentada no momento de uma entrada inicial de fluxo, especialmente uma primeira, na ponte tubular (18).
