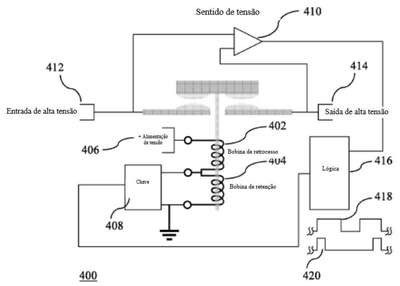

Patente de Invenção MÉTODO E APARELHO PARA LIDAR COM RESSALTO DE CONTATO DE RELÉ / CONTATOR SOB CONDIÇÕES TRANSITÓRIAS de ASTRONICS ADVANCED ELECTRONIC SYSTEMS CORP — IPC H01H 3/28. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO E APARELHO PARA LIDAR COM RESSALTO DE CONTATO DE RELÉ / CONTATOR SOB CONDIÇÕES TRANSITÓRIAS. A presente invenção refere-se à detecção de ressaltos de contato em um contator medindo flutuações de tensão de contato causadas por ressaltos em contatos de fornecimento de energia controlados pelo contator. Quando flutuações são detectadas, um circuito faz com que uma bobina de retrocesso do contator seja temporariamente reenergizada para restabelecer um campo magnético superior necessário para puxar e manter os contatos de fornecimento de energia na posição adequada, eliminando o ressalto. Alta potência exigida pela bobina de retrocesso, o período de atuação é limitado para evitar danos térmicos à bobina ou a outros componentes eletrônicos. A ativação da bobina de retrocesso posiciona corretamente os contatos de fornecimento de energia, energizando uma bobina de retenção de campo magnético inferior, mantém a posição dos contatos de fornecimento de energia. O tempo em que a bobina de retrocesso é ativada pode ser dinâmico e corresponder a cada perturbação à medida que ocorrer. Pode ser um tempo definido determinado por um temporizador ou pode ser controlado por um esquema de modulação por amplitude de impulso.
