BOCAL DE IMERSÃO TENDO UM CANAL DE FLUXO E ABERTURAS

Classificação IPC

Resumo técnico

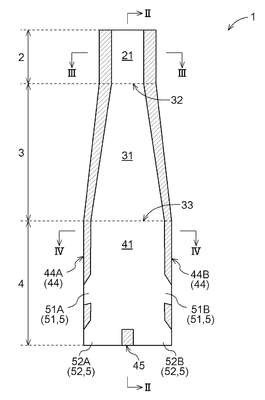

BOCAL DE IMERSÃO TENDO UM CANAL DE FLUXO E ABERTURAS.Nesta invenção, em uma primeira porção 2, a forma da seção transversal de um canal de fluxo 21 é circular, em uma segunda porção 4, a forma da seção transversal de um canal de fluxo 41 é retangular, em uma porção de conexão 3, a forma de um canal de fluxo 31 conecta continuamente o canal de fluxo 21 da primeira porção 2 e o canal de fluxo 41 da segunda porção 4, na segunda porção 4, a razão a/b do comprimento a do lado longo e do comprimento b do lado curto de um retângulo é de 3 a 7, a área de seção transversal S2 do canal de fluxo 41 na segunda porção 4 é maior do que a área de seção transversal S1 do canal de fluxo 21 na primeira porção 2, uma parte de abertura 5 inclui duas primeiras aberturas 51 e duas segundas aberturas 52, as primeiras aberturas 51 abrem uma em cada uma das duas superfícies do lado 44 da segunda porção 4, uma segunda abertura 52A das duas segundas aberturas 52 abre através de uma superfície inferior 45 da segunda porção 4 e uma superfície do lado 44A das duas superfícies do lado 44, e a outra segunda abertura 52B das duas segundas aberturas 52 abre através da superfície inferior 45 e da outra superfície do lado 44B das duas superfícies do lado 44.
