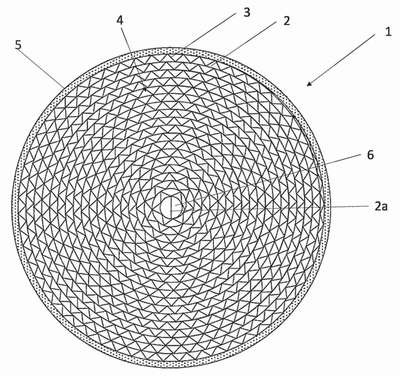

Patente de Invenção SUBSTRATO PARA TRANSPORTAR CATALISADOR, E, TRANSPORTADOR DE CATALISADOR de NIPPON STEEL CHEMICAL & MATERIAL CO., LTD. — IPC B01D 53/94. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SUBSTRATO PARA TRANSPORTAR CATALISADOR, E, TRANSPORTADOR DE CATALISADOR.[Problema] O objetivo da presente invenção é prover: uma base transportadora de catalisador que inclui uma parte plana em forma de viga que se estende até um núcleo de enrolamento e na qual um furo é formado, em que a falha por fadiga da parte plana em forma de viga é suprimida por um método simples; e um transportador de catalisador no qual um catalisador é transportado nesta base transportadora de catalisador. [Solução] É provida uma base transportadora de catalisador incluindo: um corpo alveolar formado pelo enrolamento de uma folha plana e uma folha corrugada feita de folha metálica; e um cilindro externo disposto em uma posição circundando uma superfície periférica externa do corpo alveolar. A base transportadora de catalisador é distinguida por: uma pluralidade de furos ser formada na folha plana e na folha corrugada; uma parte plana em forma de viga que é uma seção final da folha plana ou da folha corrugada que se estende até um núcleo enrolado do corpo alveolar; alguns da pluralidade de furos são formados na parte plana em forma de viga; e um diâmetro interno do núcleo do enrolamento é de 3 mm ou menos.
