FREIO DE SERVIÇO, MÉTODO PARA APLICAR FREIO DE SERVIÇO, MÉTODO PARA TRAVAR SISTEMA DE ACIONAMENTO, MÉTODO PARA MANUTENÇÃO DE COMPONENTE DE TURBINA EÓLICA, E TURBINA EÓLICA
Patente de Invenção FREIO DE SERVIÇO, MÉTODO PARA APLICAR FREIO DE SERVIÇO, MÉTODO PARA TRAVAR SISTEMA DE ACIONAMENTO, MÉTODO PARA MANUTENÇÃO DE COMPONENTE DE TURBINA EÓLICA, E TURBINA EÓLICA de SIEMENS GAMESA RENEWABLE ENERGY A/S — IPC F03D 7/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

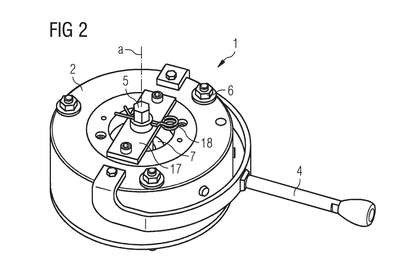

FREIO DE SERVIÇO PARA UM MOTOR DE GUINADA DE TURBINA EÓLICA.A presente invenção refere-se a um freio de serviço (1) para um freio de motor de guinada de turbina eólica (20), o freio de serviço (1) compreendendo um alojamento de freio (2) montável verticalmente acima do freio de motor de guinada de turbina eólica (20), o alojamento do freio, além disso, compreendendo uma cavidade de alojamento de freio (7) se estendendo axialmente, na direção de um eixo central (a), através do comprimento do alojamento de freio (2). Adicionalmente, um disco de freio (3) é compreendido dentro do alojamento de freio (2), o disco de freio (3) sendo rotativo em torno do eixo central (a) em um espaço de ar (12) entre pelo menos duas placas de fricção (11). Uma alavanca (4) é conectada ao alojamento de freio (2), a alavanca (4), quando engatada, é configurada para fechar pelo menos parte do espaço de ar (12) e colocar as placas de fricção (11) em contato friccional com o disco de freio (3). Uma peça central removível (5) é inserida dentro da cavidade de alojamento de freio (7) ao longo do eixo central (a), a peça central (5) compreende uma interface de disco de freio (9) configurada para engatar com o disco de freio (3), e uma interface de eixo (10) configurada para engatar com um eixo (22) a ser freado. A peça central (5), é portanto configurável para transferir torque de frenagem do disco de freio (3) para o eixo (22) a ser freado.
