SISTEMA DE MONTAGEM DE PLACA DE RAIZ PARA UMA PÁ DE TURBINA EÓLICA E MÉTODO PARA SEU AJUSTE AXIAL

Classificação IPC

Prioridades unionistas

Resumo técnico

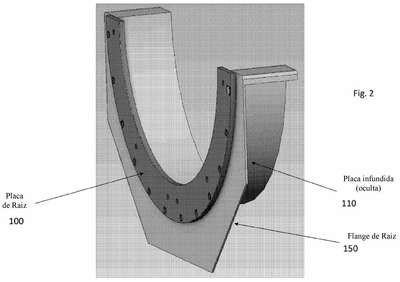

FIXAÇÃO DE PLACA DE RAIZ DE AJUSTE RÁPIDO PARA MOLDES DE PÁS DE TURBINA EÓLICA. A presente divulgação fornece um sistema de montagem de placa de raiz, uma conexão rígida axialmente ajustável entre uma placa de raiz metálica (por exemplo, aço) e um flange de raiz de compósito de um molde de pá de turbina eólica. O sistema inclui uma placa de raiz incluindo uma porção de flange com pelo menos uma abertura disposta na mesma. O sistema inclui um colar de vedação disposto dentro da abertura na placa de raiz. O sistema inclui pelo menos uma arruela com um diâmetro maior do que a abertura na placa de raiz. O sistema inclui um colar rosqueado tendo um canal que se estende longitudinalmente e roscas em uma superfície externa do mesmo. O sistema inclui um fixador disposto pelo menos parcialmente dentro do canal que se estende longitudinalmente do colar rosqueado. O sistema inclui uma contraporca disposta acima do prendedor encostando no pren-dedor e uma tampa de parafuso disposta sobre a contraporca, a tampa de parafuso encostando no colar.
