Patente de Invenção SISTEMA DE RESFRIAMENTO PARA PAINEL SOLAR FOTOVOLTAICO — IPC H01L 31/05. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 15/06/2022, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

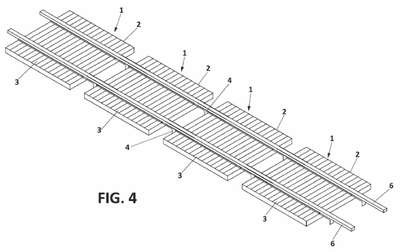

SISTEMA DE RESFRIAMENTO PARA PAINEL SOLAR FOTOVOLTAICO. É aplicável a um painel solar (1) compreendendo: células fotovoltaicas (2); dedos (3); e barramentos (4). Compreende: trocadores de calor (5, 6) em contato com o(s) barramento(s) (4) para recebimento de calor do barramento (4) por condutividade; e meios de refrigeração (7, 8, 9) para retirar o calor do(s) trocador(es) de calor (5, 6) para um ambiente. Os trocadores de calor (5, 6) podem ser selecionados dentre: trocadores de calor eletricamente isolantes (5) fornecidos em vários locais distintos (10) do(s) barramento(s) (4); ou duto(s) de troca (6) localizados ao longo do(s) barramento(s) (4) ou porções dos mesmos, dentro dos quais um fluido refrigerante flui. Os meios de refrigeração (7, 8, 9) podem ser selecionados dentre: elementos de refrigeração termoelétricos Peltier (7); e uma máquina de refrigeração (9) incluindo: evaporador (13); compressor (14); condensador (15); dutos de refrigeração (16) através dos quais flui um fluido refrigerante; e uma válvula de expansão (17) localizada nos dutos de refrigeração (16). Ele limita o sombreamento fornecido pelos sistemas de resfriamento na técnica anterior.
