PROJETO ABAULADO DE CILÍNDRO COMPÓSITO GRANDE

IPC Classification

Priority claims

Abstract

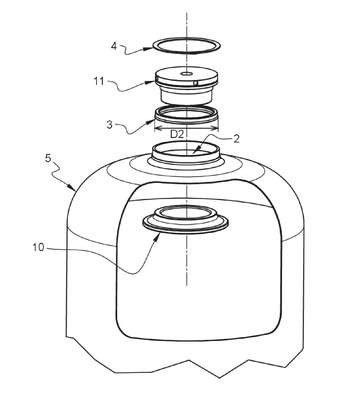

PROJETO ABAULADO DE CILÍNDRO COMPÓSITO GRANDE. A invenção se refere aos tanques de armazenagem de fluido pressurizado. Mais especificamente, a invenção se refere a um tanque cilíndrico de compósito fibroso contendo um fluido pressurizado selado por um selo abaulado. A invenção se refere a um tanque cilíndrico de compósito fibroso (5) contendo um fluido pressurizado, tendo pelo menos uma abertura (2) com diâmetro D0 e tendo uma superfície interna, selada por um selo abaulado (1), distinguido em que o selo abaulado (1) compreende uma primeira seção abaulada com diâmetro D1 maior do que o diâmetro de abertura D0 e segunda seção abaulada de diâmetro D0 igual ao diâmetro de abertura D0 e que a primeira seção é encostada contra a superfície interna do tanque (5) pelo fluido pressurizado, a segunda seção se encaixa na abertura (2) e uma gaxeta (3) de diâmetro D2 maior do que o diâmetro de abertura D0 é colocada sobre a segunda seção abaulada.
