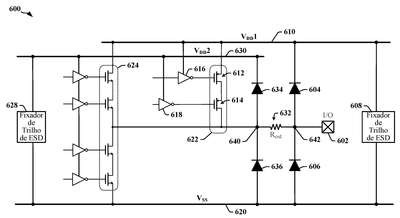

Patente de Invenção CIRCUITO DE DESCARGA ELETROSTÁTICA PARA ACIONADOR DE SAÍDA DE PORTA FINA DE TRILHO DE MULTI-TENSÃO — IPC H01L 27/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CIRCUITO DE DESCARGA ELETROSTÁTICA PARA ACIONADOR DE SAÍDA DE PORTA FINA DE TRILHO DE MULTI-TENSÃO.Um circuito de proteção contra ESD em um circuito de interface tem um primeiro diodo acoplado entre uma primeira fonte de energia de um dispositivo de circuito integrado e um atenuador de entrada/saída do dispositivo de circuito integrado, um segundo diodo acoplado entre uma segunda fonte de energia do dispositivo de circuito integrado e o atenuador de entrada/saída e um elemento resistivo que acopla o segundo diodo ao primeiro diodo e ao atenuador de entrada/saída. A primeira fonte de energia abastece um circuito acionador acoplado ao atenuador de entrada/saída. A segunda fonte de energia abastece um ou mais circuitos de núcleo do dispositivo de circuito integrado. O elemento resistivo pode ser implementado como um interconexão configurada para fornecer uma resistência que produz um diferencial de tensão entre um terminal do segundo diodo e um terminal correspondente do primeiro diodo durante um evento de descarga eletrostática.
