Patente de Invenção MOLA DE PRESSÃO A GÁS COM COMPENSAÇÃO DE TEMPERATURA, MÉTODO PARA PRODUZIR MOLA DE PRESSÃO A GÁS de STABILUS GMBH — IPC F16F 9/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

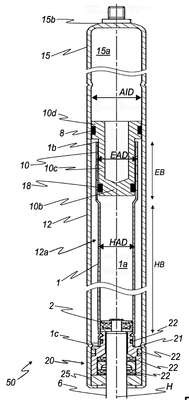

MOLA DE PRESSÃO A GÁS COM COMPENSAÇÃO DE TEMPERATURA, MÉTODO PARA PRODUZIR MOLA DE PRESSÃO A GÁS. A invenção se refere a uma mola de pressão a gás (50), compreendendo um pistão de trabalho (2) que é guiado de forma deslocável em um cilindro de trabalho (1) ao longo de um eixo de curso (H), um cilindro de compensação (12) que envolve o cilindro de trabalho (1) e um pistão de compensação (10) que é de forma cilíndrica oca e é guiado de forma deslocável no cilindro de compensação (12) ao longo do eixo de curso (H). O cilindro de trabalho (1) tem uma extremidade aberta (1b), na qual o cilindro de compensação (12) forma uma projeção (15) além do cilindro de trabalho (1) com uma extremidade fechada (15b). O pistão de compensação (10) separa uma câmara de trabalho (1a), que está disposta no cilindro de trabalho (1), uma câmara de compensação (12a), que está disposta entre o cilindro de trabalho (1) e o cilindro de compensação (12), e uma câmara de restauração (15a), que está disposta na projeção (15) uma da outra. Uma distância, radialmente em relação ao eixo de curso (H), do cilindro de compensação (12) do cilindro de trabalho (1) é maior na faixa de curso (HB) do que em uma região da extremidade (EB) do cilindro de trabalho (1), cuja região da extremidade (EB) fica entre a faixa de curso (HB) e a extremidade aberta (1b) do cilindro de trabalho (1).
