Patente de Invenção MÁQUINA AGRÍCOLA de AMAZONEN-WERKE H. DREYER SE & CO. KG — IPC A01B 15/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.

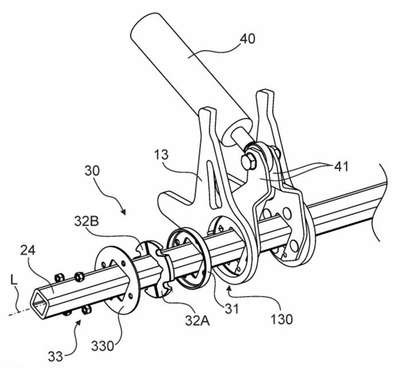

MÁQUINA AGRÍCOLA.Trata-se de máquina agrícola (10) que compreende pelo menos uma armação de portamento (13) que é atribuída à máquina (10) e que tem pelo menos um apoio (130) para pelo menos uma barra transversal (24) que é orientada pelo menos substancialmente de modo transversal a uma direção de percurso (F) da máquina (10), e que também compreende pelo menos um aparelho de mancal (30) por meio do qual a barra transversal (24) é disposta no apoio (130) de modo que possa ser pelo menos parcialmente rotacionada em torno de seu eixo geométrico longitudinal (L), em que o aparelho de mancal (30) compreende pelo menos um elemento de invólucro (31) que, conforme visto em particular na direção circunferencial, tem um lado externo (310) que é direcionado ao apoio (130) e um lado interno (311) que é direcionado à barra transversal (24), em que pelo menos um corpo de compensação (32A, 32B) é disposto entre o lado interno (311) e a barra transversal (24), em que o corpo de compensação que conecta a barra transversal (24) para rotação conjunta ao aparelho de mancal (30), em particular ao elemento de invólucro (31). A fim de alcançar uma conexão particularmente variável entre o aparelho de mancal (30) e a barra transversal (24), o elemento de invólucro (31) e o corpo de compensação (32A, 32B) são projetados de modo que, em um estado instalado, o aparelho de mancal (30), em particular o elemento de invólucro (31), e/ou o corpo de compensação (32A, 32B), seja preso com a barra transversal (24), em particular de maneira de encaixe forçado e/ou da maneira de uma conexão de aperto.
