Patente de Invenção RODA DE VEÍCULO COM DISPOSITIVO DE MEDIÇÃO E DISPOSITIVO DE MONITORAMENTO PARA VEÍCULOS de MAXION WHEELS HOLDING GMBH — IPC G01G 19/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.

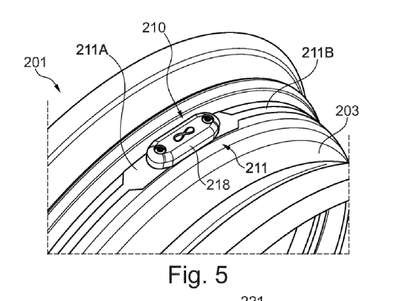

RODA DE VEÍCULO COM DISPOSITIVO DE MEDIÇÃO E DISPOSITIVO DE MONITORAMENTO PARA VEÍCULOS. A invenção se refere a uma roda de veículo e um dispositivo de monitoramento com a mesma, com uma seção de aro 203 e uma seção de disco e um dispositivo de medição 210 tendo pelo menos um sensor de medição para detectar forças que atuam na roda de veículo. A fim de se fornecer um dispositivo de medição de uma maneira simplificada, viabilizando a determinação da carga dinâmica na roda de veículo durante a operação de acionamento e as forças de carga estática, de acordo com a invenção, uma tira de metal 111 é fixada, por meio de uma conexão adesiva, ao lado externo da seção de aro 203, e o dispositivo de medição é atribuído à tira de metal, em que o dispositivo de medição 210 tem um suporte de flexão fornecido com o pelo menos um sensor de medição e sendo conectado à tira de metal em pelo menos duas zonas de preensão separadas uma da outra, ou o sensor de medição está conectado à tira de metal e tem vários medidores de tensão orientados de forma diferente para a detecção local de uma deformação da tira de metal entre as zonas de preensão.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
