Patente de Invenção ELEMENTO PARA COMPRIMIR UM GÁS E MÉTODO PARA CONTROLAR TAL ELEMENTO de ATLAS COPCO AIRPOWER, NAAMLOZE VENNOOTSCHAP — IPC F04C 18/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.

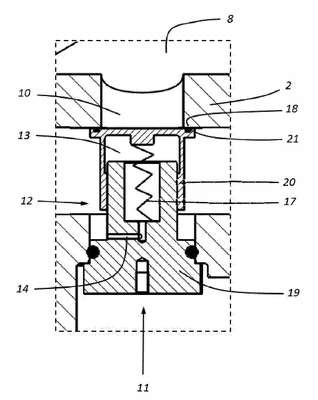

ELEMENTO PARA COMPRIMIR UM GÁS E MÉTODO PARA CONTROLAR TAL ELEMENTO.Elemento para comprimir um gás com um invólucro (2) com uma entrada (3) e uma saída (4), cujo invólucro (2) encerra uma câmara de compressão (5) com uma porta de saída (7) conectada à saída, em que na câmara de compressão (5) está montado um rotor (8), de modo que a câmara de compressão (5) é dividida em câmaras de trabalho, em que o elemento (1) dispõe de uma passagem (10) entre a saída e uma câmara de trabalho na câmara de compressão (5) que não está em contato adjacente com a porta de saída (7), cuja passagem (10) é equipada com uma válvula de sobrepressão (11) para abrir a passagem (10) quando uma diferença de pressão entre a câmara de trabalho e a saída (4) excede um valor predefinido, caracterizada pelo fato de que a válvula de sobrepressão (11) compreende um corpo de válvula (12) que encerra um espaço-tampão (13) com um volume variável que está em conexão fluida com a saída através de uma constrição (14), de modo que este volume é reduzido e gás do espaço-tampão (13) flua através da constrição (14) para a saída ao abrir a passagem (10).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
