Patente de Invenção UNIDADE DE SISTEMA TRANSPORTADOR E SISTEMA TRANSPORTADOR SEM FIM de METSO FINLAND OY — IPC B65G 17/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.

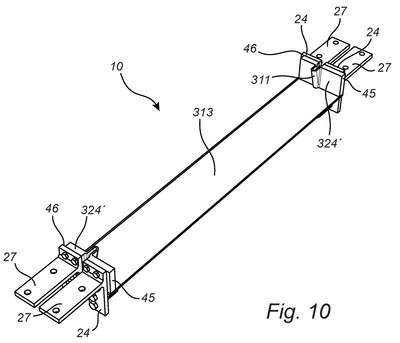

UNIDADE DE SISTEMA TRANSPORTADOR E SISTEMA TRANSPORTADOR SEM FIM. A presente invenção se refere a uma unidade de sistema transportador (10) configurada para fazer parte de um sistema transportador sem fim (50) que é divulgada. Uma unidade de sistema transportador (10) compreende uma primeira tira (11) e uma segunda tira (12), e cada tira (11, 12) possui uma superfície de suporte (13) com uma primeira e uma segunda porção de borda lateral longa (21, 22) e duas porções de borda lateral curta (23). A primeira tira e a segunda tira (11, 12) são dispostas lado a lado em vista uma da outra e são interconectadas por uma matriz elastomérica (30) se estendendo através das superfícies de suporte (13). Cada unidade de sistema transportador (10) adicionalmente compreende paredes laterais de suporte (24) dispostas em cada porção de borda de lateral curta (23) de cada tira (11, 12), e as paredes laterais de suporte (24) dispostas sobre a mesma lateral de borda curta da unidade de sistema transportador (10) são interconectadas por uma parede de matriz elastomérica (324, 324') se estendendo através das paredes laterais de suporte (24). A presente invenção se refere ainda a um sistema transportador sem fim (50) compreendendo tais unidades de sistema transportador que é também divulgado.
