Patente de Invenção SISTEMA, MÉTODO E APARELHO PARA MÁQUINA ELÉTRICA DE FLUXO AXIAL RESFRIADA POR LÍQUIDO DIRETO COM MÚLTIPLOS ESTATORES DE PCB de INFINITUM ELECTRIC, INC. — IPC H02K 1/18. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 11/04/2022, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

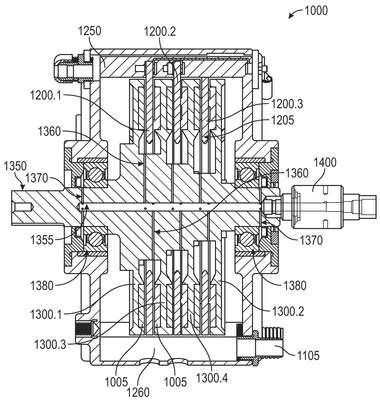

SISTEMA, MÉTODO E APARELHO PARA MÁQUINA ELÉTRICA DE FLUXO AXIAL RESFRIADA POR LÍQUIDO DIRETO COM MÚLTIPLOS ESTATORES DE PCB. Trata-se de um dispositivo que tem um alojamento e rotores acoplados rotativamente ao alojamento. Cada rotor tem um ímã sobre pelo menos um lado do rotor. Os estatores de placa de circuito impresso (PCB) estão localizados axialmente entre os rotores e acoplados ao alojamento. Os estatores de PCB têm camadas, e cada camada tem bobinas. O número de discos de rotores é igual ao número de estatores mais um. Os estatores são intercalados com os rotores. Uma haste é acoplada aos rotores e ao alojamento. A haste tem uma seção oca acoplada a uma fonte de um refrigerante líquido através de um conector rotativo e a canais radiais na haste que dispensam um refrigerante líquido entre os rotores e os estatores de PCB. A haste tem flanges com diâmetros diferentes configurados para receber os discos de rotores com respectivos diâmetros de perfurações compatíveis. Além disso, o alojamento tem um cárter para coletar o refrigerante líquido.
