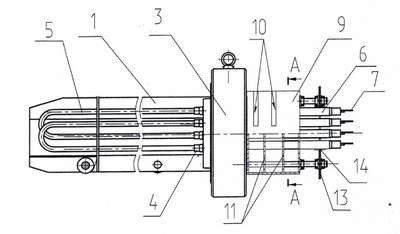

Patente de Invenção BLOCO DE AQUECEDORES TUBULARES de JOINT STOCK COMPANY ''EXPERIMENTAL AND DESIGN ORGANIZATION ''GIDROPRESS'' AWARDED THE ORDER OF THE RED BANNER OF LABOUR AND CZSR ORDER OF LABOUR'' — IPC H05B 3/40. Figura publicada pelo INPI na Revista da Propriedade Industrial.
O dispositivo relaciona-se a aquecedores elétricos, em particular, a aquecedores elétricos em sistemas de segurança de reatores nucleares. O objetivo da invenção é melhorar a confiabilidade das dez unidades em operação em uma usina nuclear. O resultado técnico da presente invenção é fornecer um dispositivo que reduz a influência térmica dos elementos aquecidos do equipamento nos dados do aquecedor elétrico tubular e, como consequência, diminuição da temperatura da conexão elétrica. O resultado técnico é alcançado no equipamento de aquecedores de unidade tubular, incluindo flange (cobertura) com furos e buchas de rosca, que são aquecedores tubulares rigidamente selados com as conclusões e verificações do aquecedor elétrico tubular feito de conexões de nó portáteis elétricos e de casaco de proteção montado no flange das inspeções do aquecedor tubular, oferecido nos aquecedores elétricos tubulares de módulo, a partir das inspeções dos aquecedores elétricos tubulares, definir a carcaça cilíndrica, na metade superior a qual executa uma perfuração, na superfície interna da carcaça cilíndrica fixa rigidamente pelo menos dois escudos de aquecedor com furos para os aquecedores elétricos tubulares, e os diâmetros dos furos no exterior diâmetro da luva. Alternativamente, o tamanho da carcaça é igual ou menos do que a espessura do isolamento térmico do equipamento. Alternativamente, a carcaça de proteção é instalada na área dos terminais de aquecedores elétricos tubulares, com os quais está conectada firmemente por buchas metálicas maciças. Alternativamente, o isolamento térmico é instalado no espaço entre os escudos de calor.
