Patente de Invenção MODALIDADE DE TANQUES DE UMA BATERIA DE FLUXO de STOREN TECHNOLOGIES INC. — IPC H01M 8/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

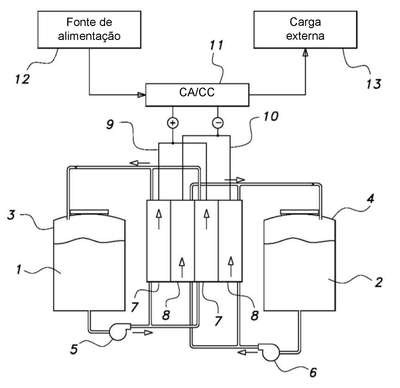

Trata-se de uma bateria de fluxo do tipo que compreende pelo menos uma pilha de células planas (17), pelo menos um tanque de eletrólito negativo (3), pelo menos um tanque de eletrólito positivo (4), pelo menos duas bombas (5, 6), para fornecer eletrólitos para pelo menos uma pilha de células planas (17). O primeiro tanque (3) e o segundo tanque (4), ou ambos, um gabinete primário (19), um recipiente de tanques subterrâneos (20), que tem um isolamento térmico (18) entre o dito recipiente de tanques (20) e os tanques (3, 4), em pelo menos um trocador de calor secundário (21), em pelo menos um trocador de calor primário (22), em pelo menos uma bomba de refrigeração (23), em que o dito recipiente (20) está enterrado abaixo do nível do solo.
