SEPARADOR DE LÍQUIDO E SÓLIDO EM ESPIRAL LAMINADO DE MÚLTIPLOS EIXOS COM MOVIMENTO DE PÊNDULO

Classificação IPC

Resumo técnico

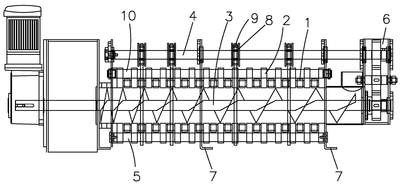

SEPARADOR DE LÍQUIDO E SÓLIDO EM ESPIRAL LAMINADO DE MÚLTIPLAS EIXOS COM MOVIMENTO DE PÊNDULO.É revelado um separador de líquido e sólido em espiral laminado de múltiplos eixos com um movimento de pêndulo, sendo que o separador compreende anéis fixos (1), anéis móveis (2) e eixos sem fim (3), em que cada um dos eixos sem fim (3) é dotado dos anéis fixos (1) e dos anéis móveis (2) em uma disposição escalonada, em uma direção radial, para formar uma cavidade; há dois ou mais eixos sem fim (3) dispostos na cavidade lado a lado, e os anéis fixos (1) e os anéis móveis (2) estão na forma de uma estrutura anular, com dois anéis escalonados e comunicados, ou múltiplos anéis escalonados e comunicados. O separador compreende adicionalmente uma haste de acionamento primária (4), uma haste de acionamento secundária (5), e uma haste de guia (10), em que a haste de acionamento primária (4) é conectada aos eixos sem fim (3); a haste de acionamento primária (4) também é dotada de um dispositivo excêntrico, e o dispositivo excêntrico é conectado à haste de acionamento secundária (5); a haste de acionamento secundária (5) é revestida nas extremidades inferiores dos anéis móveis (2) e conecta todos os anéis móveis (2) juntos para formar uma peça; e a haste de guia (10) passa pelas extremidades superiores dos anéis móveis (2) e conecta todos os anéis móveis (2) juntos para formar uma peça, e a haste de acionamento secundária (5) aciona as extremidades inferiores dos anéis móveis (2) para fazer um movimento de pêndulo, enquanto a haste de guia (10) aciona os anéis móveis (2) para se moverem para cima e para baixo, por meio de um dispositivo de guia linear, de modo que a lama role de maneira eficaz e a superfície de drenagem no fundo da mesma seja ampliada, facilitando da melhor forma, desse modo, a drenagem de umidade.
