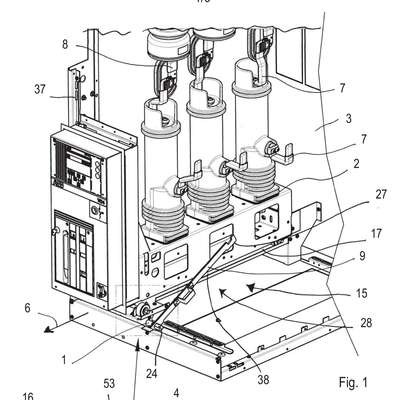

Patente de Invenção MECANISMO DE INSERÇÃO E EXTRAÇÃO E QUADRO DE COMUTAÇÃO de ABB SCHWEIZ AG — IPC H02B 11/127. Figura publicada pelo INPI na Revista da Propriedade Industrial.
É descrito um mecanismo de inserção e extração (1), para inserir / extrair um dispositivo de comutação (2) em / de um quadro de comutação (3), compreendendo: meios de deslocamento (4, 14) configurados para exercerem no dispositivo de comutação (2) uma força (5) que move, em uma primeira direção (6), contatos móveis (7) do dispositivo de comutação (2) em relação a contatos estacionários (8) do quadro de comutação (3); e meios de alavanca de acionamento (9) configurados para operarem, através de uma força de acionamento externa (12), os meios de deslocamento (4, 14). Os meios de alavanca de acionamento (9) estão ainda configurados para exercerem no dispositivo de comutação (2), sob uma força de movimento externa (13), uma respectiva força (10) que desloca, em uma segunda direção (11) oposta à primeira direção (6), os contatos móveis (7) em relação aos contatos estacionários (8).
