INSERTO DE CORTE E CORTADOR E FRESA

Classificação IPC

Prioridades unionistas

Resumo técnico

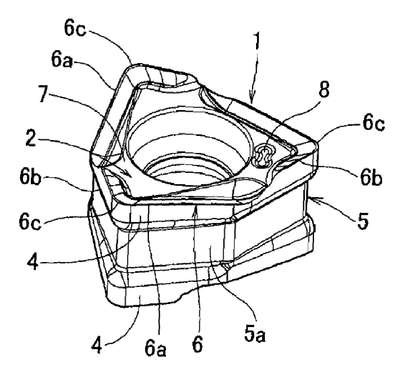

INSERTO DE CORTE E CORTADOR E FRESAÉ fornecido um inserto de corte compreendendo: uma primeira superfície e uma segunda superfície com cada uma possuindo um formato de poliedro e que são dispostas costas com costas; superfícies laterais que correm para a primeira superfície e segunda superfície; lâminas de corte que são respectivamente formadas pela linha de saliência em uma posição na qual a primeira superfície e a superfície lateral intersectam e a linha de saliência em uma posição na qual a segunda superfície e a superfície lateral intersectam; as superfícies de assento que são dispostas em paralelo e são respectivamente formadas no lado de centro de inserto da primeira superfície e da segunda superfície; e depressões para a separação da superfície lateral que corre para a primeira superfície e a superfície lateral que corre para a se-gunda superfície. As lâminas de corte são formadas de três lâminas de canto, e uma primeira lâmina de corte e uma segunda lâmina de corte que correm entre as lâminas de canto. A primeira lâmina de corte é mais longa do que a segunda lâmina de corte. Uma extremidade no lado de lâmina de canto da primeira lâmina de corte está em uma posição que é superior à superfície do assento, e uma extremidade da primeira lâmina de corte, tal extremidade estando no lado oposto à extremidade do lado de lâmina de canto, está em uma posição que é inferior à superfície de assento. Cada uma dentre a primeira superfície, a segunda superfície e a seção transversal das depressões possui um formato de modo que os contornos antes e depois da rotação de cada uma se sobreponham quando o inserto é girado por 120 graus com o centro de inserto como o tronco. A primeira superfície e a segunda superfície possuem o mesmo formato. No canto no lado onde a primeira lâmina de corte da primeira superfície está presente, a segunda lâmina de corte da segunda superfície está presente.
