ELEMENTO DE FILTRAGEM E FILTRO DE AR

Classificação IPC

Prioridades unionistas

Resumo técnico

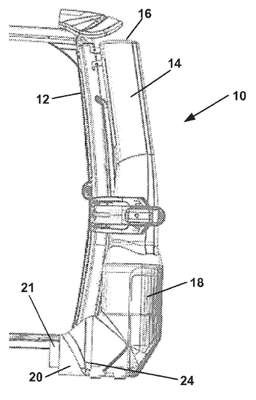

ELEMENTO DE FILTRAGEM E FILTRO DE ARElementos de filtragem de ar, filtros de ar, sistemas de admissão de ar verticais e métodos para manutenção e uso são fornecidos. Um elemento de filtragem de ar inclui um arranjo de filtragem, um cotovelo e um componente de vedação de elemento de filtragem. O arranjo de filtragem inclui um pacote de meio filtrante tendo uma entrada de ar sujo e uma saída de ar limpo, em que ar fluindo através da saída de ar limpo flui em uma primeira direção axial e a saída de ar limpo define uma área seccional transversal de arranjo de filtragem. O cotovelo tem uma primeira extremidade construída para se estender da saída de ar limpo de arranjo de filtragem, uma segunda extremidade em que ar fluindo através da segunda extremidade flui em uma segunda direção axial, e um envoltório de fluxo de ar se estendendo da primeira extremidade de cotovelo para a segunda extremidade de cotovelo. O envoltório de fluxo de ar inclui um desviador de ar construído para direcionar ar da primeira direção axial para a segunda direção axial, em que a segunda direção axial é diferente da primeira direção axial, e um volume interno entre a primeira extremidade de cotovelo e a segunda extremidade de cotovelo. O componente de vedação de elemento de filtragem fica localizado na segunda extremidade de cotovelo, em que o componente de vedação de elemento de filtragem é construído para vedar em uma admissão de ar limpo, o componente de vedação de elemento de filtragem localizado na segunda extremidade de cotovelo definindo uma área seccional transversal de componente de vedação. O elemento de filtragem pode ser caracterizado como tendo uma razão da área seccional transversal de componente de vedação para a área seccional transversal de arranjo de filtragem de pelo menos 0,5. O elemento de filtragem pode ter um pacote de meio filtrante z para um pacote de meio plissado. O elemento de filtragem pode ter o desviador de ar se estendendo em um ângulo de pelo menos 10 graus em relação à primeira direção axial. O desviador de ar pode incluir uma projeção circundada por um rebaixo, a cobertura de acesso pode incluir um rebaixo que recebe a projeção de desviador de ar, e a cobertura de acesso pode incluir uma projeção que é recebida dentro do rebaixo de desviador de ar. O filtro de ar pode ser provido com um elemento de filtragem secundária e o elemento de filtragem secundária pode incluir um rebaixo para receber o rebaixo de desviador de ar. O elemento de filtragem secundária pode incluir uma projeção que se projeta para dentro da projeção de desviador de ar.
