TUBO DE TESTE COM ENTRADA PARA PREENCHIMENTO COM FLUIDO, PARA EXPULSÃO DE AR, AUMENTO DE RESISTÊNCIA E VEDAÇÃO NA ETAPA DE ENSAIO EM BOP, EM SISTEMAS DE SONDAGEM

Classificação IPC

Resumo técnico

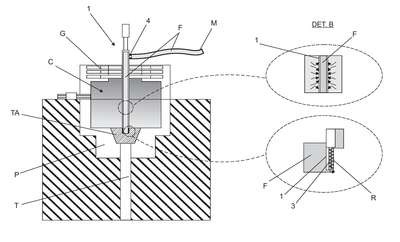

TUBO DE TESTE COM ENTRADA PARA PREENCHIMENTO COM FLUIDO, PARA EXPULSÃO DE AR E AUMENTO DE RESISTÊNCIA E VEDAÇÃO NA ETAPA DE ENSAIO EM BOP, EM SISTEMAS DE SONDAGEM.Tubo de fluido para teste de vedação em câmara de BOP. O tubo de teste (1) usado na etapa do teste de resistência da câmara (C) do BOP recebe, por uma entrada (4) de fluido (F), preenchimento interno e total de seu corpo oco. Assim, envolto pelo fechamento das gavetas (G), após a injeção na câmara (C) do fluido de teste, graças ao volume de fluido de preenchimento (F) interno e consequente expulsão de ar, no corpo oco o tubo de ensaio ganha resistência estrutural complementar contra a pressão imposta no interior da câmara (C), impedindo deformações indesejáveis. O tubo ganha eficiente vedação graças ao volume de fluido de preenchimento (F) que expulsa o ar de seu interior estancado internamente junto ao acoplamento entre os filetes de rosca do pino roscado (3) e a rosca fêmea (R) do tampão (TA) ou plugue de teste, impedindo que o fluido de teste contido na câmara (C) escape e penetre para o interior do seu corpo oco. Assim, sistema de antideformação estrutural complementar, ausência de ar no interior do tubo e sistema de estanqueidade no tubo de teste, evitam falso alívio de pressão no interior da câmara (C) para os sensores nela distribuídos não acusem falsos vazamentos, dando precisão à análise de resistência do BOP contra possíveis vazamentos de óleo/gás durante o processo de sondagem.
