CODIFICADOR DINÂMICO-ESTÁTICO HÍBRIDO COM DETECÇÃO DE OCORRÊNCIA E MÚLTIPLAS OCORRÊNCIAS

Classificação IPC

Prioridades unionistas

Resumo técnico

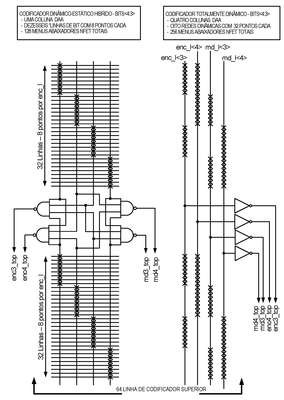

1/1 RESUMO CODIFICADOR DINÂMINO-ESTÁTICO HÍBRIDO COM DETECÇÃO DE OCORRÊNCIA E VÁRIAS OCORRÊNCIAS O codificador dinâmico-estático híbrido descrito aqui combina a lógica dinâmica e estática para fornecer economias de área, potência e perdas em relação a um codificador totalmente dinâmico com um atraso de lógica equivalente. Por exemplo, o codificador dinâmico-estático híbrido inclui metades superior e inferior idênticas, que são combinadas para produzir índice codificado final, e saídas de ocorrência e várias ocorrências. Cada metade de codificador utiliza uma rede dinâmica para cada bit de índice com linhas que correspondem a uma chave de busca pontilhada. Se uma linha foi pontilhada para indicar que a linha corresponde à chave de busca, as redes dinâmicas associadas a ela são avaliadas para refletir o índice associado à linha. Assim, o codificador dinâmico-estático híbrido tem um conjunto reduzido de redes dinâmicas menores que aproveitam estruturas pendentes redundantes através das redes dinâmicas de índice, de ocorrência e várias ocorrências.
