DISPOSIÇÃO DE TRANSFORMADOR PARA MITIGAR OSCILAÇÕES DE TENSÃO TRANSIENTES

Classificação IPC

Prioridades unionistas

Resumo técnico

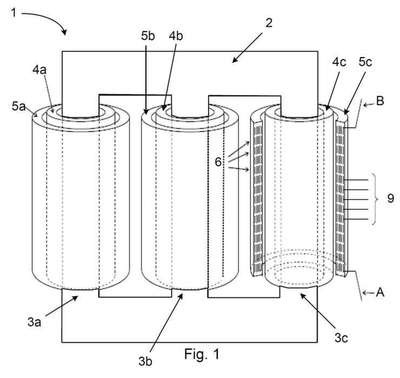

RESUMOPatente de Invenção: "DISPOSIÇÃO DE TRANSFORMADOR PARA MITIGAR OSCILAÇÕES DE TENSÃO TRANSIENTES". A presente invenção refere-se à disposição de transformador para mitigar oscilações de tensão transientes. A disposição de transformador compreende um transformador. O transformador compreende um núcleo de transformador que compreende pelo menos uma perna de núcleo. Um enrolamento é enrolado em torno de pelo menos uma perna de núcleo. O enrolamento se estende a partir de um primeiro terminal de enrolamento para um segundo terminal de enrolamento e compreende uma primeira seção de enrolamento ao longo de um primeiro condutor que se estende a partir do primeiro terminal de enrolamento para um primeiro ponto de extremidade intermediária e uma segunda seção de enrolamento ao longo de um segundo condutor que se estende a partir de um segundo ponto de extremidade intermediária para o segundo terminal de enrolamento. A disposição de transformador compreende adicionalmente um componente elétrico passivo externo conectado entre o primeiro ponto de extremidade intermediária e ou o segundo ponto de extremidade intermediária ou o segundo terminal de enrolamento disposto para diminuir uma diferença efetiva entre as distribuições de tensão capacitiva e indutiva entre os pontos de extremidade intermediária, de modo que as oscilações de tensão transientes no enrolamento sejam mitigadas.
