MÉTODO E MOLDE PARA A MANUFATURA DE DISCO DE ACIONAMENTO DE EMBREAGEM ELETROMAGNÉTICA DE VENTILADOR E DISCO DE ACIONAMENTO MANUFATURADO

Classificação IPC

Resumo técnico

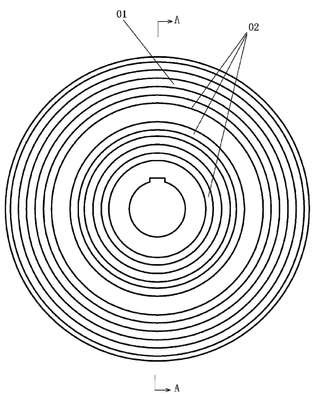

RESUMOMÉTODO E MOLDE PARA A MANUFATURA DE PLACA DE ACIONAMENTO DE EMBREAGEM ELETROMAGNÉTICA DE VENTILADOR E PLACA DE ACIONAMENTO MANUFATURADO[001] Esta invenção compreendida no setor de implementos automotivos divulga um placa de acionamento de uma embreagem eletromagnética de ventilador, na qual um corpo do placa de acionamento é fornecido com orifícios de passagem de isolamento magnético do ar, nervuras de conexão e camadas de condução magnética; os orifícios de passagem de isolamento magnético do ar e as camadas de condução magnéticas estão dispostas alternadamente ao longo da direção radial do corpo do placa de acionamento; as ranhuras que aumentam com a fricção são formadas nas camadas de condução magnética; a espessura dos orifícios de passagem do isolamento magnético de ar e a espessura das nervuras de conexão são menores do que a espessura das camadas de condução magnética; seis nervuras de conexão estão distribuídas uniformemente entre as camadas de condução magnética, e as nervuras de conexão nos dois lados de cada camada de condução magnética estão dispostas ao longo da direção radial do corpo do placa de acionamento, e espaçadas por um ângulo de 30 graus; um orifício de passagem do placa de acionamento é formado no corpo do placa de acionamento, e as paredes de retenção estão dispostas sobre o corpo do placa de acionamento; e o placa de acionamento é feito de chapa de aço SPHE ou de chapa de aço SPHD. De acordo com esta invenção, o efeito do isolamento magnético de uma camada maciça de isolamento magnético é realizado em virtude dos orifícios de passagem do isolamento magnético do ar; e simultaneamente, o peso do corpo do placa é reduzido, a eficiência do acionador aumentada. E, devido à disposição das nervuras de conexão e das ranhuras da superfície da extremidade, a rigidez do corpo do placa é atendida e o efeito da fricção da superfície da extremidade utilizada como uma superfície de fricção é garantido. Esta invenção também inclui um método de manufatura do placa de acionamento de uma embreagem eletromagnética de ventilador.1/1
