SUSPENSOR DA TUBULAÇÃO DE PRODUÇÃO - ARRANJO DE SUSPENÇÃO DA TUBULAÇÃO DE PRODUÇÃO

Classificação IPC

Prioridades unionistas

Resumo técnico

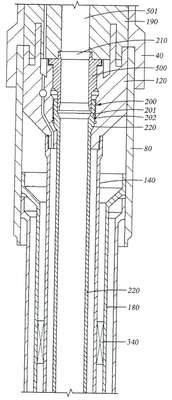

ARRANJO DE SUSPENSÃOA presente invenção se refere geralmente a uma montagem da cabeça de poço para um po-ço de petróleo e gás. A invenção pode encontrar uso em um arranjo do suspensor da tubula-ção de produção usado no acabamento de poço de petróleo e gás em alto mar no acaba-mento de poços de petróleo e gás terrestres. O arranjo de suspensão para completar um poço de petróleo e gás compreende um corpo de alojamento de suspensor de tubulação cilíndrica (120) feito de aço de liga não resistente à corrosão (não-LRC), uma tubulação de produção (220) tendo uma luva de extensão (221) se estendendo para cima a partir de uma porção superior da dita tubulação de produção (220), ditas tubulação de produção (220) e luva de extensão (221) feitas de aço LRC, dita luva de extensão (221) sendo conectada por rosca ao dito corpo de alojamento de suspensor de tubulação, e um sub de vedação (500) de material LRC projetado e arranjado para se instalado dentro do dito corpo de alojamento de suspensor de tubulação (120) e para se ajustar dentro da dita luva de extensão (221), dito sub de vedação (500) criando uma vedação metal a metal (210) com a dita luva de extensão (221) em que o fluido de produção que flui para cima através das ditas tubulação de produ-ção (220), luva de extensão (221) e sub de vedação (500) não tocam o dito corpo de aloja-mento de suspensor de tubulação (120).
