Patente de Invenção DISPOSITIVO PARA A TÊMPERA DE CARROCERIAS DE VEÍCULOS de EISENMANN AG — IPC F26B 21/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

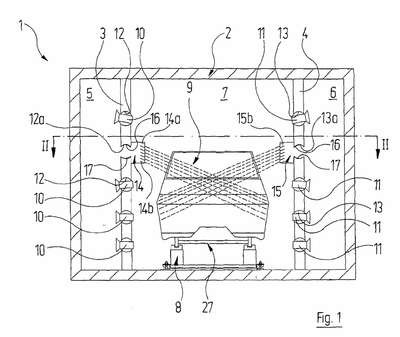

DISPOSITIVO PARA A TÊMPERA DE CARROCERIAS DE VEÍCULOS.A presente invenção refere-se a um dispositivo (1) para a têmpera de carrocerias de veículos, especialmente para a secagem de carrocerias de veículos revestidas (9), abrange, de modo conhecido, uma caixa (2), um túnel de têmpera (7) alojado na caixa (2), no mínimo uma câmara de pressão (5, 6) alojada em uma caixa (2) e separada do túnel de têmpera (7) por meio de uma parede (3, 4), uma multiplicidade de bocais (10, 11) na parede (3, 4), bem como uma unidade de têmpera de ar, que introduz ar temperado na câmara de pressão (5, 6), de tal modo que ele possa correr através dos bocais (10, 11) para o túnel de têmpera (7) e possa atuar sobre a carroceria de veículo (9) lá localizada. No mínimo uma unidade de bocais (14, 15) está orientada e tem um alcance tal que a corrente de ar que sai dela pode atravessar uma abertura da carroceria de veículo (9) sobre o lado voltado para a unidade de bocais (14, 15) e pode atuar sobre uma superfície interna da carroceria de veículo (9) sobre o lado oposto. Com o dispositivo de acordo com a invenção, a têmpera de uma carroceria de veículo (9) ocorre de modo consideravelmente mais rápido do que no estado da técnica e menos consumo de energia, pois os componentes a serem temperados da carroceria de veículo (9) são submetidos à ação do ar temperado por lados opostos.
