CONJUNTO DESACOPLADOR PARA TRANSFERIR TORQUE ENTRE UM EIXO E UM ELEMENTO DE ACIONAMENTO SEM-FIM, E, SISTEMA CORREIA-ALTERNADOR-PARTIDA PARA UM VEÍCULO

Classificação IPC

Prioridades unionistas

Resumo técnico

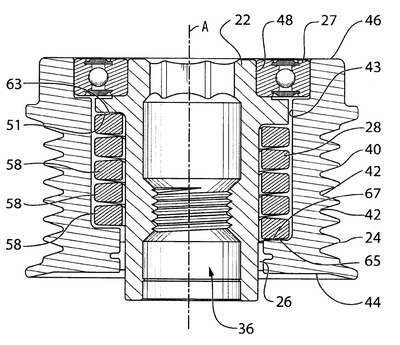

CONJUNTO DESACOPLADOR PARA TRANSFERIR TORQUE ENTRE UM EIXO E UM ELEMENTO DE ACIONAMENTO SEM-FIM, E, SISTEMA CORREIA-ALTERNADOR-PARTIDA PARA UM VEÍCULO. Em um aspecto, um conjunto desacoplador é fornecido para utilização entre um eixo e um elemento de acionamento sem-fim que é utilizado para acionar o eixo. O conjunto desacoplador inclui uma polia, um cubo e uma mola isoladora que é referivelmente uma mola de torção espiralada. As duas extremidades da mola são engatáveis, no mínimo indiretamente, com a polia e o cubo, para a transferência de torque entre eles. No mínimo, uma das extremidades da mola engata uma estrutura de engatamento (ou na polia ou no cubo) que inclui um ombro axial helicoidal e uma parede acionador a. A mola transfere torque em uma direção através da parede adicionada (por exemplo, quando a polia supera o cubo), porém a extremidade de mola não é conectada de maneira fixa à parede acionadora. Quando o cubo supera a polia, ocorre a rotação relativa entre a mola e qualquer um, o cubo ou a polia, a que ele não é conectado de forma fixa. Consequentemente, ocorre rotação relativa entre a extremidade de mola e o ombro axial helicoidal e a parede acionadora. Isso faz com que a extremidade da mola separe da parede acionadora e monte no ombro axial helicoidal. Isto faz com que a mola comprima axialmente. As espiras da mola têm uma quantidade selecionada de espaçamento, de modo que a mola pode ser comprimida por uma quantidade selecionada axialmente. Isto estabelece a quantidade de rotação relativa (e a quantidade de superação) que está disponível entre a polia e o cubo, na situação quando o cubo supera a polia.
