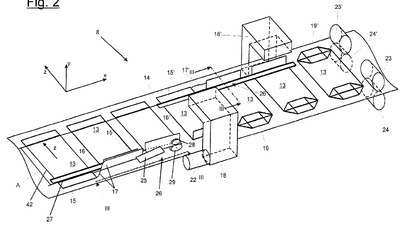

Patente de Invenção DISPOSITIVO E PROCESSO PARA A PRODUÇÃO DE SACOS DE SEGMENTOS TUBULARES de WINDOMÖLLER & HÖLSCHER KG — IPC B31B 70/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO E PROCESSO PARA A PRODUÇÃO DE SACOS DE SEGMENTOS TUBULARES. A presente invenção refere-se a um dispositivo (1) para produzir sacos de segmentos tubulares abrangendo - um conjunto de transporte (45), com o qual os segmentos tubulares podem ser transportados em uma direção de transporte (x) que se projeta transversalmente para com a direção da projeção (z) dos segmentos tubulares, até estações de trabalho (8,9,10,11) - uma estação de abertura de fundo (8) com a qual por meio de dobramento de áreas de ao menos uma parede do segmento tubular, ao redor de arestas de dobramento de fundo, podem ser produzidas em ao menos uma extremidade de um segmento tubular segmentos terminais abertos - uma estação aplicadora, pela qual, por dobramento de partes das paredes e/ou de talas, ao redor de outras arestas de dobramento, os retângulos de fundos abertos podem ser aplicados sobre os fundos, - um conjunto de estampagem (26,26'), com o qual ao menos uma parte da aresta de dobramento de fundo e/ou das outras arestas de dobramento pode ser estampada dentro dos segmentos tubulares e que abrange um elemento de estampagem (28) e um contra elemento (29) alocado - um conjunto de dobramento, com o qual áreas das duas paredes podem ser dobradas em mais do que 90 graus, ao redor das arestas de dobramento de fundo, a fim de que o elemento de estampagem (28) e o pertencente contra elemento (29) possam entrar em contato físico com a mesma parede do segmento tubular.
