SISTEMA DE REFRIGERAÇÃO COM EQUALIZAÇÃO DE TEMPERATURA EM MÁQUINA ELÉTRICA DE FLUXO AXIAL, MÁQUINA ELÉTRICA DE FLUXO AXIAL E PROCESSO DE FABRICAÇÃO REMANUFATURÁVEL DE MÁQUINA ELÉTRICA DE FLUXO AXIAL

Classificação IPC

Resumo técnico

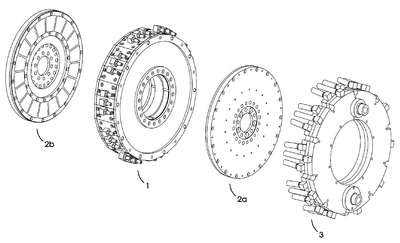

SISTEMA DE REFRIGERAÇÃO COM EQUALIZAÇÃO DE TEMPERATURA EM MÁQUINA ELÉTRICA DE FLUXO AXIAL, MÁQUINA ELÉTRICA DE FLUXO AXIAL E PROCESSO DE FABRICAÇÃO REMANUFATURÁVEL DE MÁQUINA ELÉTRICA DE FLUXO AXIAL. A presente invenção apresenta um sistema de refrigeração para máquinas elétricas de fluxo axial com armadura segmentada, baseado em refrigeração líquida direta com múltiplas entradas e saídas, garantindo equalização térmica eficiente das bobinas. A injeção e coleta de fluido é realizada pelo raio externo da armadura, por meio de um distribuidor de fluido que equaliza pressão e vazão. Cada segmento da armadura possui uma entrada dedicada e duas saídas consecutivas, além de barreira de fluxo única por segmento, estrategicamente posicionada para maximizar o contato do fluido com as bobinas. A invenção também contempla um método de fabricação e montagem que permite que a máquina seja completamente desmontada e remontada para remanufaturamento e manutenção, algo não previsto em soluções existentes. Tanto os rotores, com ímãs permanentes, quanto a armadura, com segmentos de material ferromagnético e bobinas, podem ser remanufaturados. Os ímãs são fixados nos rotores por gabaritos que garantem posicionamento preciso, enquanto os segmentos da armadura são presos por parafusos radiais entre carcaça interna e externa. Todo o conjunto é montado sem adesivos ou resinas, mesmo considerando a necessidade de vedação para o sistema de refrigeração, que se integra à estrutura da máquina.
